Xillybus 与 XillyUSB

通过 PCIe、AXI 或 SuperSpeed USB 总线将 FPGA 与 Linux / Windows 主机相连。



Xillyp2p

通过多吉比特收发器(MGT)或更简单的 I/O(两个 FPGA 之间的串行/并行连线)将两个 FPGA 相连。

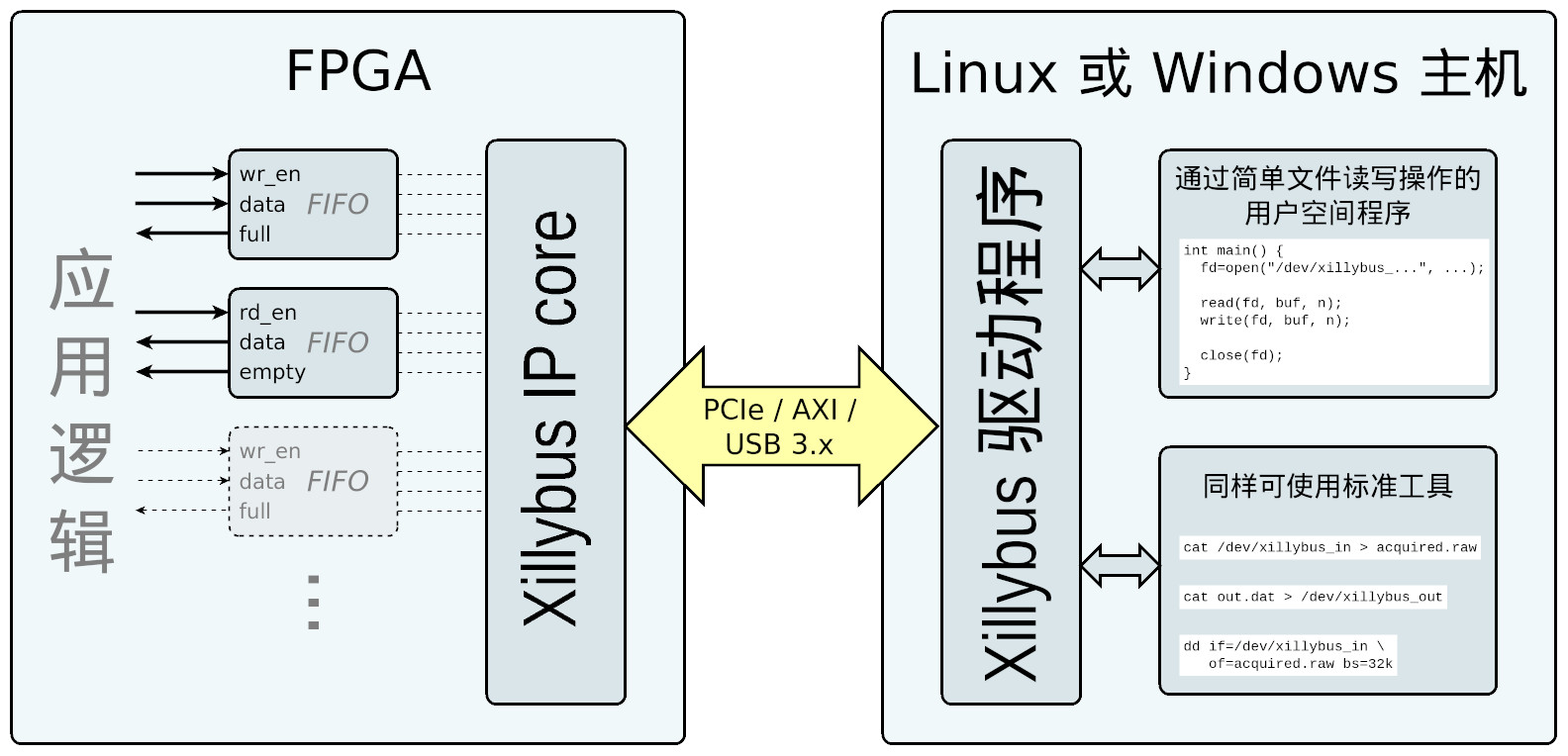

Xillybus IP 核使用的简化框图

(点击放大)

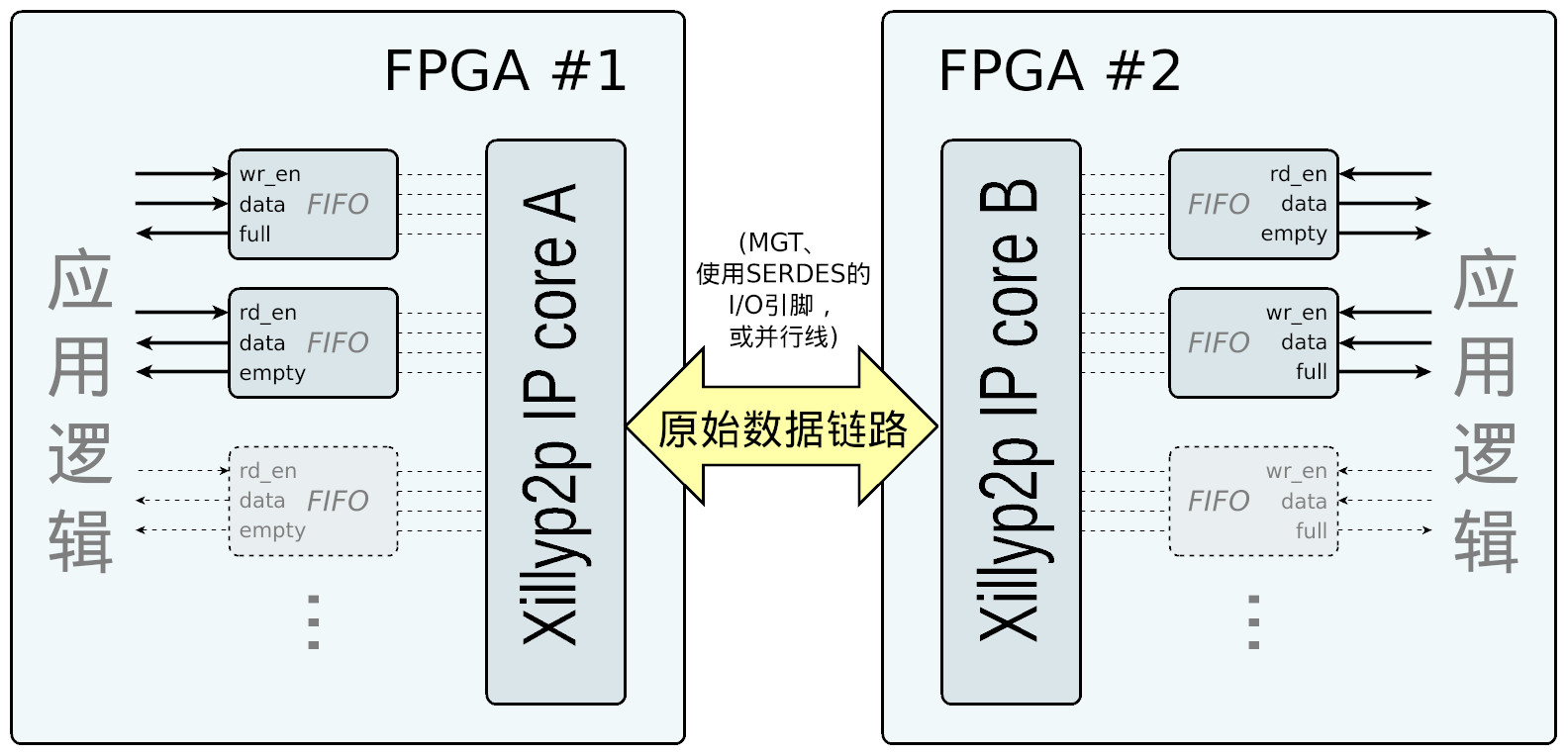

Xillyp2p IP 核使用的简化框图

(点击放大)

功能特性

  • 最小化建立数据交换链路所需的工作量,显著降低开发风险、成本和周期
  • FPGA IP 核与主机驱动程序协同工作,让 FIFO 与主机文件之间的数据流呈现为连续、无缝的通道。
  • 无需底层设计或驱动程序编程
  • FPGA 设计人员通过标准 FIFO 或双端口存储器与 IP 核对接
  • 简单的 API:应用程序软件在用户空间编写,使用简单的流式文件 I/O
  • 数据传输全权使用 DMA,因此对处理器负载最小
  • 低延迟
  • 根据配置自动生成定制 IP 核,最多 160 个 FIFO 共享单个 PCIe 链路
  • Linux 驱动程序已包含在主流 Linux 发行版中
  • Windows 7 及更高版本的驱动程序可供下载
  • 可移植性:在 AMDAltera FPGA、LinuxWindows 之间无缝切换
  • 适用于任何具备 PCIe 和/或 USB 3.x 的主机:常见 PC 计算机、板载 PC(PCI/104-Express)以及嵌入式处理器(例如 NXP 的 i.MX 系列、Nvidia Jetson / Tegra)

应用场景

  • 数据采集
  • 视频采集与回放
  • 硬件加速
  • 主机对 FPGA 的控制
  • 外设的简易设计
  • 与专用硬件的接口
  • 硬件逻辑验证
  • 快速开发专用实验室设备
  • 调试

更多信息

立即试用!

下载套件!
用您的应用数据尝试 Xillybus,数据从 FPGA 到主机以及反向传输。这不仅仅是演示,它是真正可用的。将您的应用数据连接到标准 FIFO,用 Windows 或 Linux 启动计算机或 FPGA,看看与 FPGA 通信有多么简单!

设置非常快速:从下载核和驱动程序到主机应用与 FPGA 上专用逻辑之间实现端到端集成,典型的交付周期仅为一两天

功能特性

  • 通过 MGT 或其他串行/并行 I/O 实现点对点连接的全面完整解决方案,显著降低开发风险、成本和周期
  • 数据速率:10 Mbit/s 至物理链路的极限
  • 根据定制配置支持多个独立通信通道
  • 简单直观的接口:每个通信通道的行为如同跨越两个 FPGA 的 FIFO
  • IP 核完全实现流量控制,基于尊重接收 FIFO 的“满”端口
  • 可靠的数据处理:错误检测与自动重传
  • 可选的 End-of-Packet 端口允许将数据流划分为数据包
  • MGT 的简单设置:仅需 SERDES 功能。所有同步需求和时钟频率补偿均在 IP 核内部实现
  • 支持热插拔
  • 97% 的带宽效率(应用数据速率与物理链路数据速率之比,典型值在 BER=0 条件下)。原始带宽分配给多个应用通道以获得低延迟和最佳性能
  • 物理链路上的数据通过扰码器随机化,便于均衡器工作
  • 自动补偿位极性反转
  • 内置可选误码注入功能,用于测试
  • 支持单向物理链路(但无流量控制和自动重传功能)

应用场景

  • 同一板上多个 FPGA 之间的连接
  • 通过背板连接 FPGA
  • 远程 FPGA 的数据采集
  • 输出数据至远程设备
  • 使用光纤进行长距离数据传输
  • 电气隔离(使用光纤)
  • 通过线缆与外设设备(相机、显示器、传感器、无线电收发器等)的数据链路
  • 降低 I/O 密集型应用的成本

更多信息

立即试用!

用您的应用数据尝试 Xillyp2p。这不仅仅是演示,它是真正可用的。

Xillyp2p 易于与 MGT 或通用 FPGA I/O 集成。

请参阅 Xillyp2p 的主页获取完整的、关于设置 GTX / GTH 用于两个开发板之间光纤连接的设计示例,包括 MGT 模块的完整设置、该模块的实例化以及 Xillyp2p IP 核和约束文件的完整设置。
